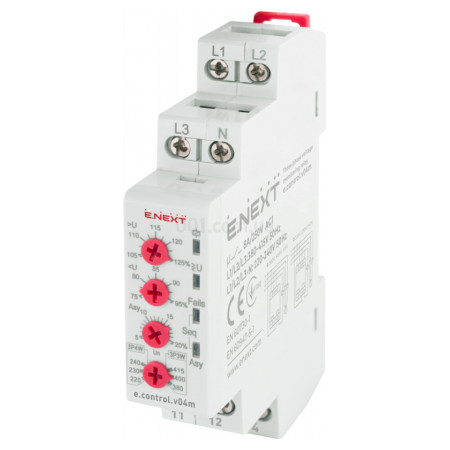

Реле контролю напруги трифазне на DIN-рейку регульоване e.control.v04m, E.NEXT

Опис

Опис товару

Призначене для безперервного контролю величини напруги в трьохфазних колах та захисту обладнання від аварійних режимів роботи, зокрема, підвищена напруга, понижена напруга, обрив фази, невірна послідовність фаз, асиметрія фаз.Принцип діїПісля подачі напруги на контактні затискачі L1, L2, L3 та (або без) (N) (залежно від схеми підключення) та нормальному рівні напруги, який не виходить за встановлені межі (верхнього і нижнього порогу) та відсутності обриву фаз, асиметрії та правильному чергуванні фаз. Після затримки 0,5 с, контакт реле 13-14 замикається, 11-12 розмикається, індикатор «Робота» світиться, інші індикатори LED – ні;При підвищеній напрузі, якщо її дія триває більше 2 секунд, індикатор U світиться, контакт реле 13-14 розмикається, 11-12 замикається, індикатор «Робота» перестане світитися. Коли максимальне вхідне значення напруги фази, знов стане нижче 2% (від обраного значення налаштування), індикатор U гасне, індикатор «Робота» почне світитися, контакт реле 13-14 замикається, 11-12 розмикається;При низькій напрузі, індикатор U починає мерехтіти. Якщо її дія триває більше 2 секунд, індикатор світиться постійно, контакт реле 13-14 розмикається, 11-12 замикається, індикатор «Робота» перестане світитися. Коли мінімальне вхідне значення напруги фази знову стане вище 2% (від обраного значення налаштування), індикатор U гасне, індикатор «Робота» почне світитися, контакт реле 13-14 замикається, 11-12 розмикається;При асиметрії, коли її значення є більш високим (або дорівнює) налаштованному значенню співвідношення асиметрії, індикатор Asy почне світитися. Якщо перевищення асиметрії триває більше 2 секунд, контакт реле 13-14 розмикається, 11-12 замикається, індикатор «Робота» гасне. Коли Аsy знов стане нижче 2% (від обраного значення налаштування) індикатор Asy гасне, індикатор «Робота» почне світитися, контакт реле 13-14 замикається, 11-12 розмикається;Обрив фази: Коли значення вхідної напруги будь-якої фази стане менше 50% від Un, відключене або повністю відсутнє, індикатор Fails світиться, індикатор «Робота» гасне.Неправильне чергування фаз: Якщо послідовність фаз вхідної напруги живлення неправильна, індікатори Fails та Asy будуть світитися одночасно. Контакт реле 13-14 розмикається, 11-12 замикається. Змініть послідовність з’єднання щоб досягти нормального чергування фаз L1, L2, L3, після цього реле знов почне працювати нормально. Контакт реле 13-14 замикається, 11-12 розмикається.

Реле контролю напруги трифазне на DIN-рейку регульоване e.control.v04m, E.NEXT — продукція бренду E.NEXT (розділ «Реле, таймери, регулятори», категорія «Реле контролю напруги та фаз»).

Основні характеристики: Кількість фаз: 3; Максимальний струм навантаження, А: 8; Контрольовані параметри: значення напруги; обрив фази; симетрія фаз; чергування фаз; Кількість порогів спрацьовування за напругою: 2 (верхній і нижній); Монтаж: на DIN-рейку; Тип контактів: 1 НВ + 1 НЗ; Номінальна робоча напруга, В: AC 230/400 AC 400; Країна походження бренду: Польща; Серія: CONTROL V.

Артикул товару — 113237. Перед замовленням уточнюйте актуальну наявність та ціну.

Реле контролю напруги та фаз — це пристрої захисту від стрибків напруги, обриву, перекосу та чергування фаз. Встановлюються у ввідних щитах квартир, будинків, офісів і для захисту трифазних двигунів. При виборі звертайте увагу на кількість фаз, діапазон уставок і час повторного вмикання. Для квартири вистачає однофазного реле на 40–63 А: відсікає техніку при 190/250 В і повертає з затримкою 10–300 секунд. Для трифазного вводу потрібен контроль асиметрії і чергування — інакше насос піде в реверс. ZUBR, DigiTOP і Новатек — перевірені бренди цього класу.
