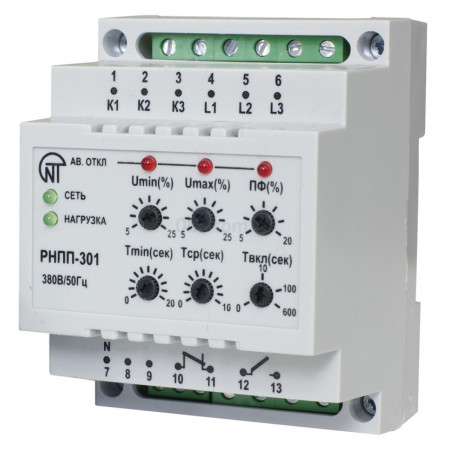

Реле напруги, перекосу і послідовності фаз РНПП-301 трифазне, Новатек

Опис

Опис товару

Реле напруги РНПП-301 призначене для:контролю допустимого рівня діючого значення фазної/лінійної напруги (за вибором користувача) з роздільними регулюваннями уставок за мінімальною/максимальною напругою;контролю правильного чергування фаз і відсутності їх злипання;контролю повнофазності і симетричності мережевої напруги з регульованою уставкою за перекосом фаз;контролю стану силових контактів магнітного пускача до і після включення навантаження;відключення навантаження 380В/50 Гц шляхом розмикання кола живлення котушки магнітного пускача (комутації електричних кіл постійного і змінного струму) при виникненні умов для спрацювання із заданим користувачем часом спрацьовування (Тср);контролю якості мережевої напруги після відключення навантаження і автоматичного включення його після відновлення параметрів напруги з заданим користувачем часом автоматичного повторного включення (Твкл);індикації всіх видів аварій мережевої напруги і непереключення силових контактів магнітного пускача.Індикація- зелений світлодіод «Сеть» горить завжди, коли є напруга хоча б на одній з фаз;
– зелений світлодіод «Нагрузка» горить при включенні навантаження (вихідні клеми 12-13 замкнуті), блимає при непереключенні силових контактів пускача;
– три червоних світлодіода «Авария», кожен з яких блимає за своїм видом аварії; при неправильному чергуванні і/або злипанні фаз – всі по черзі блимають, при обриві фази, блимають св. діоди “Umin” і “ПФ”; всі три горять при блокуванні реле за фактом непереключення контактів МП.РегулюванняРеле має шість незалежних регулювань. Для зручності користування шліци регулювальних потенціометрів виведені на лицьову панель реле:
– Umin – поріг спрацьовування за мінімально допустимою напругою, у % від ном. напр.;
– Umax – поріг спрацьовування за максимально допустимою напругою, у % від ном. напр.;
– ПФ – поріг спрацьовування за перекосом фазних/лінійних напруг (в залежності від обраного режиму контролю), різниця між діючими значеннями фазних/лінійних напруг у % до меншого значення;
– Tmin – час спрацьовування за мінімальною напругою. Забезпечує відбудування від короткочасних і/або пускових посадок напруги; рекомендується встановлювати не менше 10 с;
– Тср – час спрацьовування за всіма видами аварій мережевої напруги, за винятком зниження напруги. Рекомендується встановлювати не менше 1-1,5 с для виключення зайвого спрацювання при виникненні в мережі комутаційних збурень;
– Твкл – час автоматичного повторного включення після спрацьовування реле і відновлення параметрів мережевої напруги; час включення після подачі на реле нормальної напруги.

Реле напруги, перекосу і послідовності фаз РНПП-301 трифазне, Новатек — продукція бренду Новатек (розділ «Реле, таймери, регулятори», категорія «Реле контролю напруги та фаз»).

Основні характеристики: Кількість фаз: 3; Максимальний струм навантаження, А: 5; Контрольовані параметри: значення напруги; обрив фази; симетрія фаз; чергування фаз; Кількість порогів спрацьовування за напругою: 2 (верхній і нижній); Монтаж: на DIN-рейку; Тип контактів: 1 НВ + 1 НЗ 2 перекидних; Номінальна робоча напруга, В: AC 230/400; Країна походження бренду: Україна; Країна виробництва: Україна; Серія: РНПП.

Артикул товару — 76696. Перед замовленням уточнюйте актуальну наявність та ціну.

Реле контролю напруги та фаз — це пристрої захисту від стрибків напруги, обриву, перекосу та чергування фаз. Встановлюються у ввідних щитах квартир, будинків, офісів і для захисту трифазних двигунів. При виборі звертайте увагу на кількість фаз, діапазон уставок і час повторного вмикання. Для квартири вистачає однофазного реле на 40–63 А: відсікає техніку при 190/250 В і повертає з затримкою 10–300 секунд. Для трифазного вводу потрібен контроль асиметрії і чергування — інакше насос піде в реверс. ZUBR, DigiTOP і Новатек — перевірені бренди цього класу.
